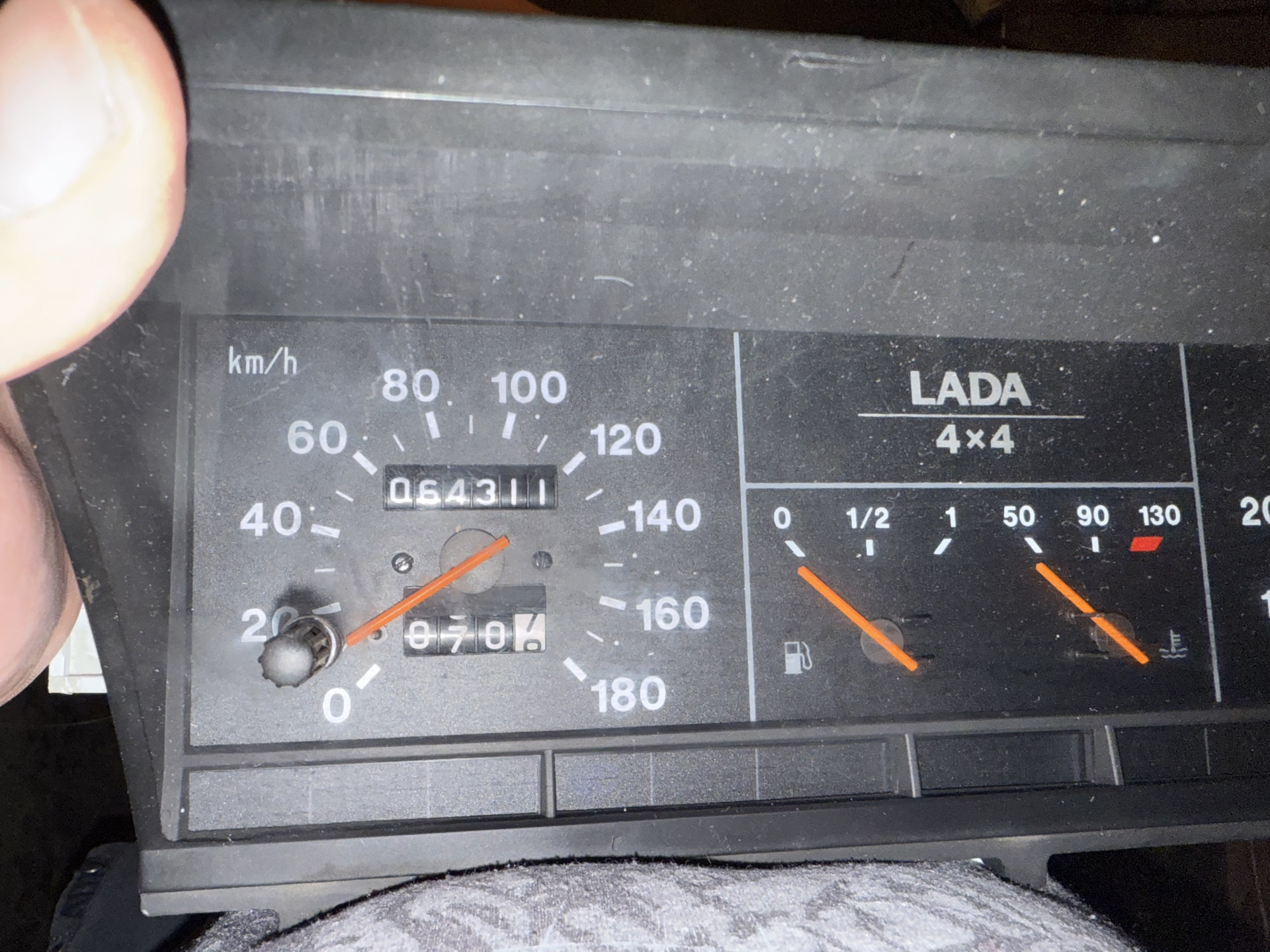

Иногда возникает ситуация, когда после установки панели приборов с разборки, её показания пробега не соответствуют реальным данным автомобиля, что особенно критично для сервисного обслуживания, привязанного к одометру. Однако эту проблему можно решить. Первым делом необходимо войти в сервисный режим панели: для этого удерживайте кнопку сброса суточного пробега, включите зажигание, дождитесь перехода в тестовый режим и перезагрузки, затем кратковременно нажмите кнопку ещё раз. В правом дисплее отобразится версия прошивки — в моём случае это была 1.6.
Эта версия указывает на особенность данной панели: в отличие от других модификаций, у неё отсутствуют специальные контактные площадки для прямого подключения программатора. Распространённый метод — выпаивание микросхемы памяти и её прошивка на отдельном устройстве.
Обратите внимание: История создания, развития компании Автоваз и автомобилей ВАЗ.
Однако такой подход не всегда удобен. Я решил найти более практичное решение и собрать специальный адаптерный кабель для прошивки панели без необходимости её постоянной разборки.
Для работы потребовалось специальное программное обеспечение. Я использовал программу VDO EEPROM R&W версии 2.15, предназначенную для чтения и записи данных панелей ВАЗ. Скачать её можно, например, по ссылке: g-garage.ru/viewtopic.php?t=158.
После подключения панели через стандартный диагностический адаптер KKL VAG-COM ожидаемого результата не последовало — устройство не отвечало.
Дальнейший поиск информации в сети показал, что причина в высоком внутреннем сопротивлении конкретной панели приборов, из-за которого стандартный адаптер не может установить стабильное соединение. Решение заключается в модификации адаптера. Ключевое изменение — замена резистора в цепи линии K-Line. Если в стандартной схеме его номинал составляет около 1 кОм, то для успешной работы с данной панелью необходимо установить резистор номиналом от 10 до 20 кОм. На схемах ниже показан примерный фрагмент схемы адаптера с необходимыми изменениями.
После внесения этой доработки процесс прошёл успешно: программа без проблем считала текущие данные с панели и позволила записать новые корректные показания пробега.
Надеюсь, этот опыт окажется полезным для тех, кто столкнулся с аналогичной задачей.
